Merkmale: Verdeckter Anschluss, einfach zu installierende Platten und anderes Zubehör
Anwendung: Befestigungsverbindung von Aluminiumprofilen
Der Ankerverbinder für Aluminiumprofile gehört zu einer Art Einbauverbinder für Aluminiumprofile, der häufig für die rechtwinklige Verbindung zwischen zwei Aluminiumprofilen verwendet wird.Im eingebauten Zustand verbirgt es sich im Aluminiumprofil und wirkt optisch schön und großzügig.Die Anker-Innenverbinder sind in zwei Spezifikationen erhältlich: Slot 8 mm und Slot 10 mm, die auf Aluminiumprofile der Serien Slot 8 mm bzw. Slot 10 mm angewendet werden.Wenn das Aluminiumprofil der Serien Schlitz 6 mm oder Schlitz 4 mm eine interne Verbindung verwenden möchte, können nur andere Spezifikationen des Aluminiumprofilzubehörs ausgewählt werden.Nachfolgend finden Sie eine Zeichnung des integrierten Ankertyps.

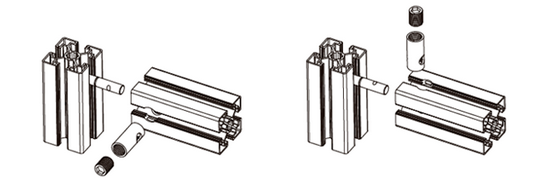

Der Verbindungstyp von Ankerverbinder
 |  |
Wie aus der Abbildung ersichtlich ist, besteht der Innenverbinder vom Ankertyp aus zwei Teilen.Eines der beiden verbundenen Aluminiumprofile muss bei der Montage gebohrt, mit Befestigungsschrauben versehen und festgezogen werden.Es gibt auch zwei Anschlussarten, die von oben oder von beiden Seiten befestigt werden können.Der Unterschied besteht darin, ob auf dem Aluminiumprofilrahmen eine Blende montiert wird.
