Industrielle Kabelregale aus Aluminiumprofilen haben ein breites Anwendungsspektrum.Optische Kabel, Leitungen und Kabel müssen dort verlegt werden, wo sie vorhanden sind, beispielsweise beim Bau von Basisstationen in Computerräumen.Als unverzichtbare Zusatzausrüstung für Kommunikationsgeräte in modernen Kommunikationsräumen haben Kabelregale aus Aluminiumlegierung nicht nur die Funktion, das Gewicht aller Kabel zu tragen, die Verkabelung bereitzustellen und obere feste Drehpunkte für Geräte bereitzustellen, sondern auch die Funktion, die Geräte zu verschönern Zimmer.
Wo kann es neben Räumen für Telekommunikationsgeräte eingesetzt werden?
Im 21. Jahrhundert schreitet die Industrialisierung rasant voran.Unabhängig davon, welche Branche über eine eigene Betriebsbasis für Geräte verfügt und dort Geräte vorhanden sind, ist die Hilfsrolle des Kabelregals aus Aluminiumprofil unverzichtbar.Seine Funktion dient speziell der Verlegung von Geräteleitungen.Das Folgende ist seine Rolle in Fabrikbodenanwendungen.

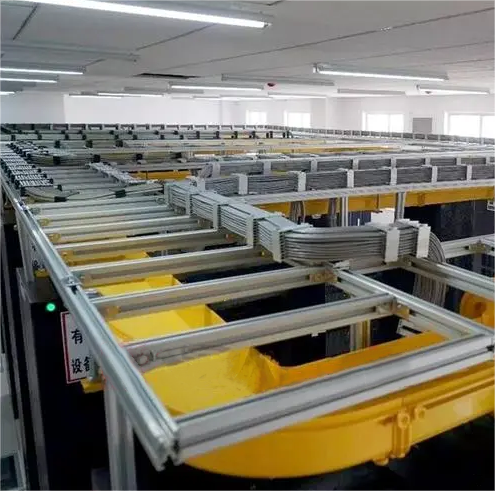

Das Bild wird in der Produktionswerkstatt verwendet, um die Schaltschrankverkabelung zu erleichtern.Seine Struktur nimmt zwei Installationsformen an: die Installation auf der Schrankoberseite und die Installation auf dem Boden.Es besteht aus 4040-Aluminiumprofilen und ist in zweischichtige Strukturverkabelungen unterteilt.Auf dem Bild können Sie die Verkabelungssituation deutlich erkennen und Kunden können sie flexibel an die tatsächliche Verwendung anpassen.Es sind weder Bohren noch Spezialwerkzeuge erforderlich, was den Arbeitsaufwand und die Bauzeit reduziert.
Abbildung 2 verwendet eine Deckeninstallation.Die Unterseite eignet sich zum Platzieren von Betriebsgeräten.Die Installation verschiedener Geräte an der automatisierten Montagelinie erfordert eine Verkabelung.Durch die Führung von oben kann Platz gespart und die Szene schöner gestaltet werden.Bei den verwendeten Profilspezifikationen handelt es sich ebenfalls um 4040-Profile.In der Decke verwendetes Zubehör Für die Stabilität sind keine Profilzubehörteile erforderlich.Es verfügt über spezielles Zubehör, darunter: Drei-Loch-Anschlüsse, Vier-Loch-Direktanschlussplatten, U-förmige Halterungen, Aluminium-Auslegerbefestigungen, Draht-Auslegerbefestigungen, Auslegerhalterung mit Gewinde.
Der Kabelständer aus Aluminiumlegierung ist als vollständig offenes, kahles R konzipiertBestätigung laut ThErfüllt die Anforderungen des Ministeriums für Informationsindustrie und kann für die Kabelführung an der Decke, an der Wand und an vertikalen Gestellen verwendet werden.Es hat eine gute Tragwirkung, ist schön und praktisch und eignet sich für zukünftige Wartung, Inspektion und Reparatur.TDie Installationsmethoden werden im Allgemeinen in die folgenden drei Typen unterteilt.
1.Deckenmontage
| Deckenmontage Derzeit ist die integrierte Verkabelung in Rechenzentren für die Aufwärtsführung beliebt.Das obere Routing-Rack erleichtert die Wartung und Wärmeableitung, trägt zur Klimatisierung und Belüftung bei und kann auch eine Rolle bei der Verhinderung von Ratten und der Wasserdichtigkeit spielen.Bei der Planung sollte die Höhe des Installationsraums sowie Beleuchtung, Brandschutz, Luftkanäle, Balken und Säulen usw. vollständig berücksichtigt werden. Es wird empfohlen, alle 1,5 Meter einen Satz Aufhänger am oberen Verkabelungsrahmen zu installieren .Auch die spezifische Spannweite muss anhand der tatsächlichen Belastung berechnet werden.Bei örtlich hoher Belastung muss die Hängerdichte erhöht werden.Bei der Installation von Doppelschicht-Verkabelungsgestellen sollte der vertikale Abstand zwischen Starkstrom- und Schwachstrom-Verkabelungsgestellen ≥300 mm betragen.Aufgrund der Begrenzung der lichten Höhe der Oberseite können die starken und schwachen Kabelträger auf derselben Ebene mit einem horizontalen Abstand von ≥150 mm installiert werden. |
2. Installation auf der Schrankoberseite
 | Montage auf der Schrankoberseite Bei der eigentlichen Installation des Rechenzentrums kann die Aufhängung nicht installiert werden, weil der Boden zu hoch ist, die obere Struktur speziell ist oder der Eigentümer die Decke nicht beschädigen möchte.In diesem Fall können Sie den Kabelträger auf der Oberseite des Schranks installieren.Die obere Halterung und das Gehäuse werden mit Schrauben befestigt.Auf der Oberseite des Schranks befinden sich keine Löcher, die gebohrt werden müssen.Die Einbauhöhe der Halterung ist beliebig.Der untere Kabelträger ist im Allgemeinen 150 mm bis 200 mm höher als die Oberseite des Schranks.Die tatsächliche Höhe muss die Gesamtsituation des Computerraums umfassend berücksichtigen und der Gewährleistung des Verkabelungsraums über dem Verkabelungsgestell Vorrang einräumen.Es ist zu beachten, dass bei dieser Art der Installation alle Schränke vorhanden sein müssen und der Abstand zwischen den Schränken nicht zu groß sein sollte, da dies dazu führen würde, dass das Verdrahtungsgestell aufgrund der zu großen Spannweite zusammenbricht und die Schränke später nur schwer angepasst werden können Installation. |
3. Installation der Bodenunterstützung

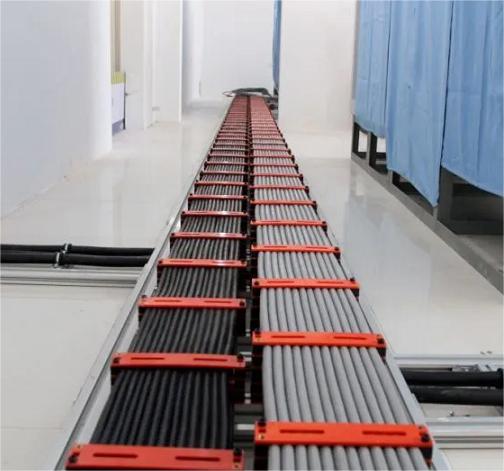

 | Bodenunterstützungsinstallation Bei der Ground-Support-Installation handelt es sich um die Installation der Verkabelung auf dem Boden. Sie wird häufig für Basisstationen im Freien verwendet.Es besteht keine Bedingung, die Decke im Computerraum abzuhängen.Wenn die Ausrüstung nicht vorhanden ist, kann das Kabelgestell am Wandende und am Boden befestigt werden.Wenn im Computerraum ein elektrostatischer Boden vorhanden ist, müssen Löcher in den elektrostatischen Boden gebohrt werden, damit die Säulen verwurzelt und am Boden befestigt werden können. |
