20 Verbindungsmethoden für industrielle Aluminiumprofile.

In den letzten Jahren hat sich die Aluminiumprofilindustrie mit dem rasanten Fortschritt des Industrialisierungsprozesses rasant entwickelt.Es entstehen weiterhin verschiedene neue Produkte, neue Prozesse und neue Aluminiumprofilprodukte, die in der Transport-, Elektronik-, Maschinen-, Leichtindustrie-, Erdöl- und chemischen Industrie zum Einsatz kommen., Luftfahrt, Luft- und Raumfahrt und andere Branchen.

Beim Zusammenbau des Aluminiumprofils zu einem Produkt werden spezielle Aluminiumprofilzubehörteile verwendet, die kein Schweißen erfordern, umweltfreundlicher sind und sich äußerst bequem installieren, demontieren und bewegen lassen. Darüber hinaus gibt es verschiedene Verbindungsmethoden.Als nächstes stellen wir Ihnen 20 Verbindungsarten von Aluminiumprofilen in Form von Animationen kurz vor!

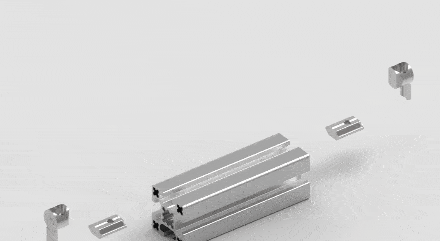

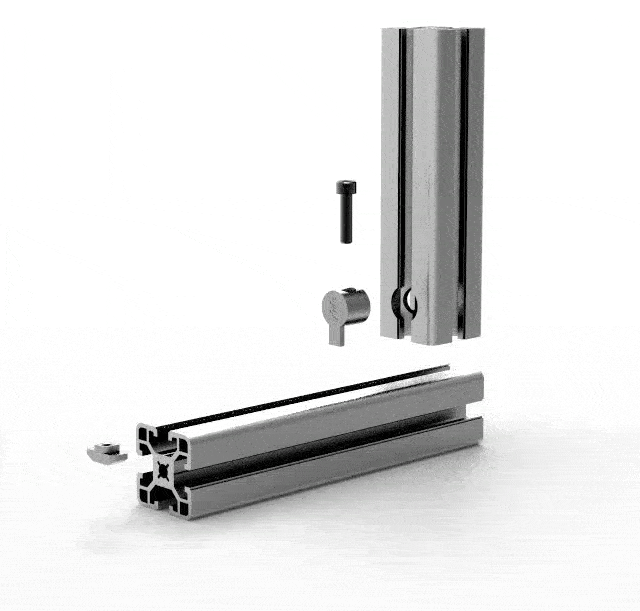

1. Eingebaute Anschlüsse

1.1 Es wird für die 90°-Verbindung zweier Profile, verdeckte Verbindung und hohe Verbindungsfestigkeit verwendet.

1.2 Art der Zwischenverbindung:

2. Eckcode (90°, 45°, 135°)

Es dient zur äußeren Verbindung des festen Winkels des Profils, der in drei Winkelverbindungen von 90°, 45° und 135° unterteilt ist, und kann die Dichtungsplatte fixieren.

2.1 Aluminium-Druckguss-Winkelverbindung:

2.2 Extrusionswinkel-Aluminium-Winkelverbindung:

2.3 45°- und 135°-Strangpresswinkel-Aluminiumverbindung:

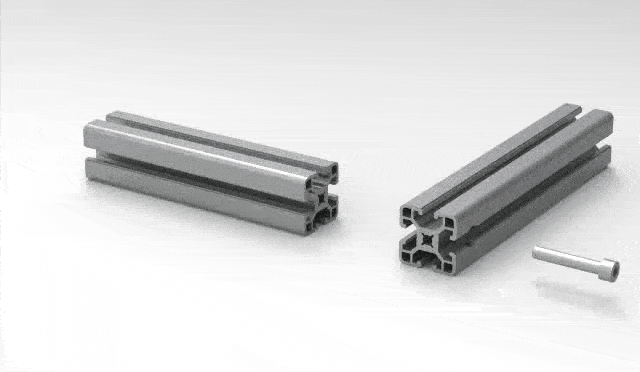

3. Schraubverbindung

Es dient zur 90°-Innenverbindung zweier Profile, ist einfach zu montieren und zu demontieren und wird häufig für einfache Profilabdeckungsverbindungen verwendet.

3.1 Verbindung mit Zylinderkopfschrauben

3.2 Rundkopfanschluss

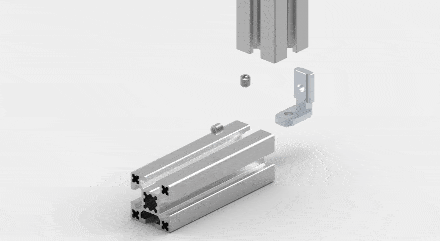

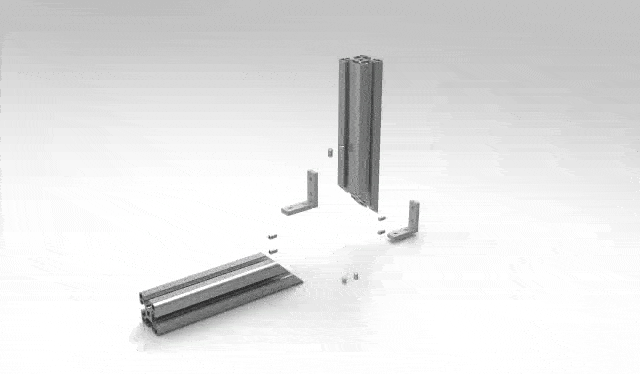

4. L-förmiger Ecknutverbinder (90°)

Es dient zur 90°-Verbindung zweier Profile, ist einfach zu installieren und zu demontieren und die Profile erfordern keine zusätzliche Bearbeitung

5. Hochfester Winkelnutverbinder (45°)

Es dient zur Verbindung zweier 45°-Profilecknuten mit hoher Festigkeit und wird häufig zur Befestigung von Türrahmenprofilen verwendet.

6. Endverbinder

Es wird für die rechtwinklige Verbindung zwischen zwei oder drei Profilen verwendet, fest, aber schön.

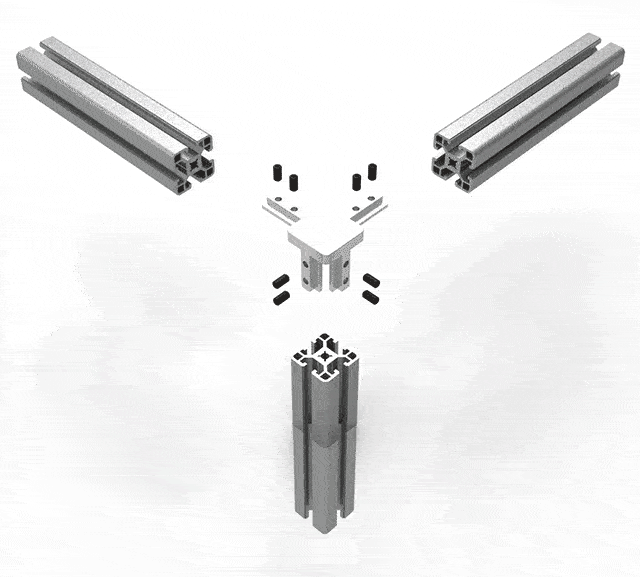

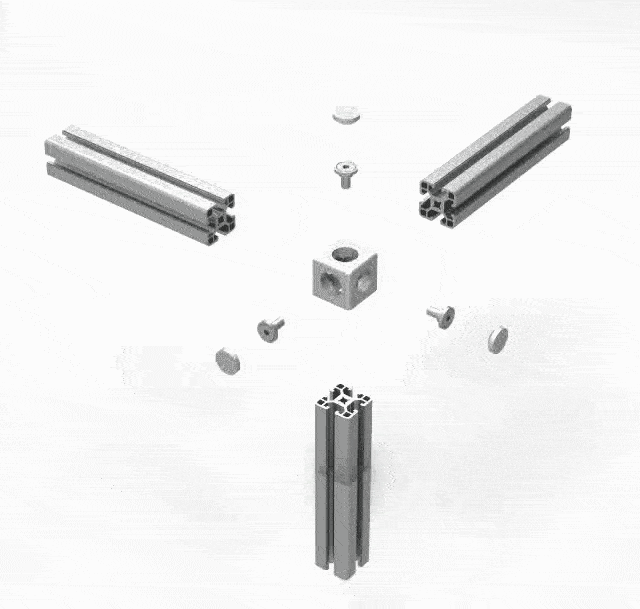

7. Dreidimensionale Verbinder (rechtwinklig)

Es wird für die rechtwinklige Verbindung zwischen drei Profilen verwendet, was bequem und schnell ist.

8. Dreidimensionaler Verbinder (R-Winkel)

Für rechtwinklige Verbindungen zwischen drei bogenförmigen Profilen.

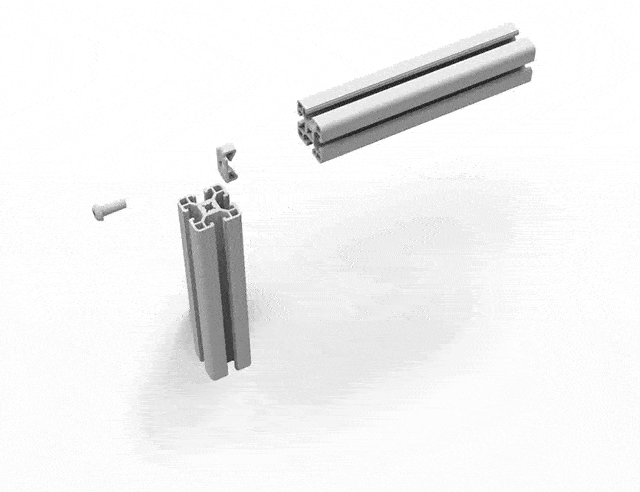

9. Elastische Verschlüsse

Wird für die interne 90°-Verbindung zweier Profile verwendet und ist einfach zu installieren und zu demontieren

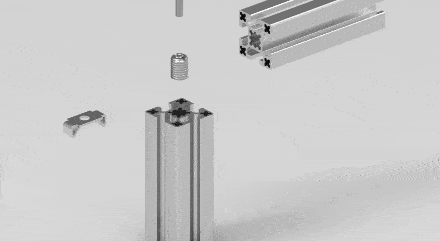

10. Endverbinder

Es dient zur 90°-Innenverbindung zweier Profile, verdeckter Verbindung und hoher Verbindungsfestigkeit.

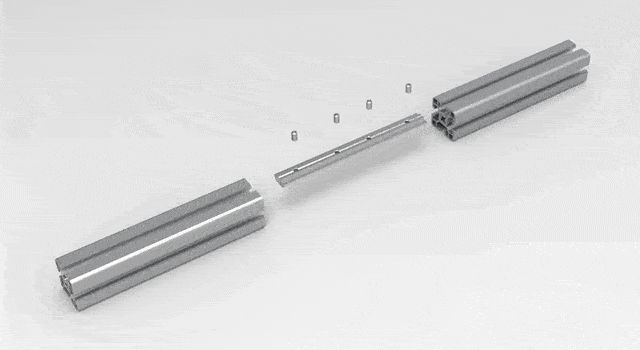

11. Ein-Wort-Konnektor

Zur hochfesten paarweisen Verbindung zweier Profile

12. Ankeranschluss

Es dient der Verbindung zweier Profile, es stehen verschiedene Winkel zur Verfügung und die verdeckte Verbindung erleichtert die Profilmontage.

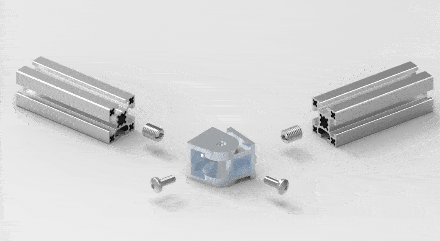

13. Lebendes Scharnier

Es dient der Verbindung zweier Profile und ist stufenlos von 30° bis 150° verstellbar.

14. Lenkungsverbindungsplatte

Es dient zur Verbindung verschiedener Profile und ist in mehreren Winkeln drehbar.

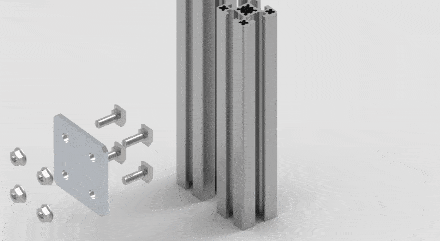

15. Anschlussplatine

Wird für die Verbindung mehrerer Profile verwendet, ist die Verbindungsfestigkeit hoch, die Profile müssen nicht bearbeitet werden und die Installation ist bequem.

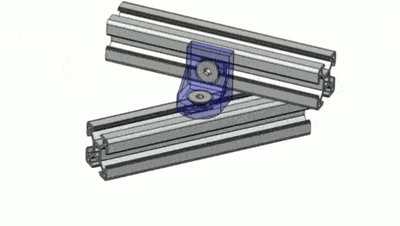

16. Lenkwinkelcode

Es kann die Verbindung von Profilen in jedem beliebigen Winkel realisieren.

17. Schraubenkopfbaugruppe

Setzen Sie die elastische Mutter in das Profil ein, setzen Sie die Rundsäule in ein anderes Profil ein und befestigen Sie sie mit Schrauben.

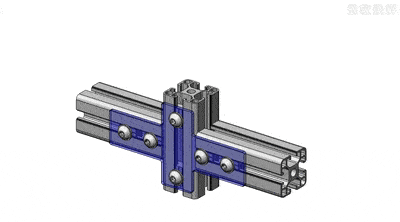

18. Kreuzförmige Verbindungsplatte

Hochfeste Verbindungen für einschlitzige Profil-„+“-Strukturen

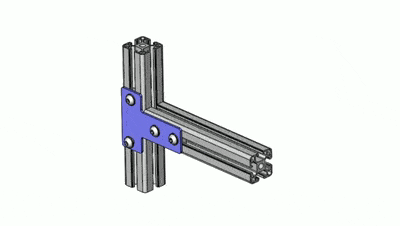

19. L-Typ, T-Typ-Außenverbindungsplatte

Zur hochfesten Verbindung von Einzelkanalprofil-„L“- oder „T“-Strukturen.

20. Y-Typ – externe Verbindungsplatte

Hochfeste Verbindung für Single-Slot-Profil-„-“-Konfigurationen.

Um eine gute Rahmenstruktur aus Aluminiumprofilen herzustellen, ist es sehr wichtig, eine vernünftige Verbindungsmethode zu wählen.Die Zusammenfassung der oben genannten Verbindungsmethoden für Aluminiumprofile soll eine nützliche Referenz für jedermann sein.
